Un auvent autoportant en acier galvanisé à chaud composé de fleurs dorées qui, vu du dessous, semble ouvert, tout en empêchant les rayons de soleil d'entrer directement dans le bâtiment.
Le problème du blocage des rayons du soleil, sans entraver la vue, perturbe régulièrement le sommeil des architectes et des concepteurs. L'auvent est constitué d'un assemblage de 1252 tubes en acier de différents diamètres. Il est construit en 'pixels' d'une dimension modulaire constante d'un mètre carré. Ceux-ci, lorsqu'ils sont assemblés, forment une structure ouverte vue d'en bas, mais qui maintient la lumière directe du soleil à l'extérieur.
Rigidité

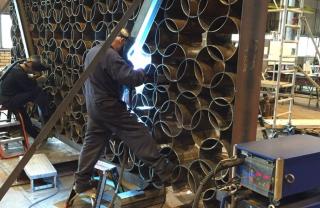

Le concepteur voulait un élément autonome, autoportant structurellement. En raison de leur rigidité, les profilés tubulaires creux en acier sont des éléments appropriés à une telle construction. L'ingéniosité constructive réside dans l'effet dalle des tubes fixés les uns aux autres. Ceux-ci sont fendus jusqu'à mi-hauteur et s'imbriquent donc comme les pièces d'un puzzle. Les fentes sont réalisées à un angle de 45° afin de ménager une place suffisante pour les soudures. Les calculs ont montré que des soudures sur les 100 mm supérieurs et inférieurs, réalisées par IHC, suffisaient. La fabrication en a été considérablement simplifiée. L'ensemble fonctionne comme une dalle de sol plate.
Les profilés tubulaires ont une épaisseur de paroi de 5,6 mm atteignant localement 16 mm au niveau des angles. L'auvent est en outre pourvu d'une légère élévation, afin qu'il soit suspendu à plat dans sa position finale. Le côté de la façade recevant le plus de lumière solaire a demandé un porte-à-faux de trois mètres. Sur les trois autres façades, le surplomb est de 1 mètre.
L'auvent est divisé en sections dilatées de 7 mètres, entièrement galvanisées à chaud. Dans chaque section, les tubes sont entièrement soudés les uns aux autres. L'auvent est suspendu à la construction support principale par des consoles en acier. Celles-ci sont pourvues d'une tôle avant, ce qui a permis de monter les parties de l'auvent à l'aide d'un simple boulonnage.
